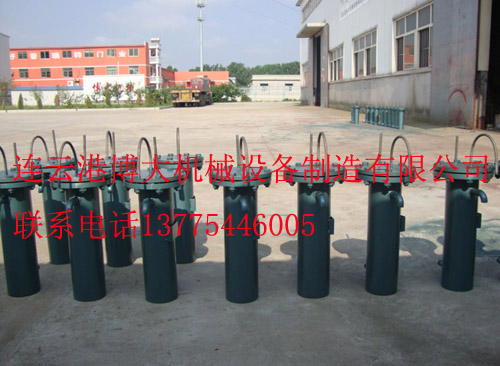

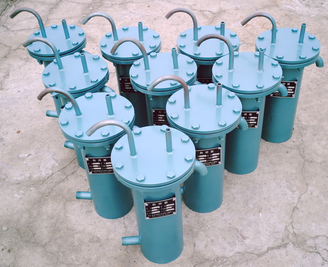

單臺取樣冷卻器
一、取樣冷卻器概述
取樣冷卻器用于鍋爐房或發電廠內汽水化驗取樣冷卻，分爐水取樣器、蒸汽取樣器、給水取樣器、疏水取樣器、凝結水取樣器。取樣冷卻后對給水質進行分析化驗，鍋爐及熱力系統中的水大都溫度較高，而高水溫不便于取樣，也不便于測定，在取樣中應加以冷卻，所以要把取樣點的樣品引進取樣冷卻器進行冷卻，一般要求保證流量在500-700mL/min時，樣品能冷取到30度以下，滿足中華人民共和國電力行業DL/T 457—91的標準。
二、取樣冷卻器及系統
1、取樣器管材均采用不銹鋼管，不能用碳鋼管或黃銅管，以免樣品在取樣過程中被導管中的金屬腐蝕產物污染。
2、取樣管分單盤管式和雙重套管式。
3、取樣冷卻器應具有結構緊湊、傳熱效率高、清洗方便、使用壽命長等優點。
4、大型鍋爐一般采用集中式取樣分析裝置，
5、取樣點及位置見表。
|
項目
|
取樣點名稱
|
取樣點位置
|
|
給水
|
除氧器后給水
|
每根給水箱出口管
|
|
省煤器進口給水
|
省煤器進口
|
|
爐水
|
分段蒸發鍋爐爐水
|
按鍋爐廠要求
|
|
飽和蒸汽
|
分段蒸發鍋爐飽和蒸汽
|
|
再熱器
|
高低溫再熱蒸汽
|
|
過熱器
|
過熱蒸汽和減溫器蒸器
|
|
凝結水
|
分段蒸發鍋爐凝結水
|
凝結水出口
|
|
疏水
|
加熱器疏水
|
加熱器疏水出口
|
|
疏水箱疏水
|
疏水箱疏水出口
|
|
暖風器疏水
|
暖風器疏水出口
|
|
生產回水
|
回水箱回水
|
每根回水管及出口
|
|
減溫水
|
自制冷凝水
|
自制冷凝水
|
三、取樣冷卻器訂貨說明
1：取樣器管為不銹鋼，殼體為碳鋼。
2：取樣冷卻管一般選直徑10、12、14、16、18mm（也可用戶指定）接口可選焊接和法蘭，冷卻水接口為DN25，外螺紋。
3：一般選型常為：QYL-159/0.32、QYL-219/0.40和QYL-273/0.54。
4：是否需組合式(即是否要支架、水槽、閥門等）。
四、取樣冷卻器規格型號
|
規 格 型 號
|
管內壓力MPa
|
管內溫度℃
|
冷卻面積m2
|
取樣管
|
|
QYL-133/0.25
|
<6.5
|
0-300
|
0.25
|
?10x1.5
?10x2
?12x1.5
|
|
QYL-159/0.32
|
0.32
|
|
QYL-219/0.45
|
0.45
|
|
QYL-273/0.54
|
0.54
|
?16x2
?18x2
|
|
QYL-219/0.69
|
<12.5
雙盤管
|
300-540
|
0.69
|
|
QYL-273/0.92
|
0.92
|

|
